WS2812B LED'ler, tek telli arayüz üzerinden iletişim sağlayan, LED'e entegre edilmiş bir IC'ye sahiptir. Bu, kontrol cihazınızdaki tek bir pini kullanarak birden fazla LED'i çalıştırabileceğiniz anlamına gelir. LED şeritlerinin 3 pini vardır: güç pini (+5V), toprak pini (GND) ve veri pini (DIN ve DOUT).
Özellikler:
Çip: WS2812B (dahili LED'li)
Boyut: 30,3 x 30,3 mm
Çalışma Gerilimi: 5 V DC
LED: 5050 paketli RGB tam renkli vurgu
Port: Sayı
Platform: MCU Kontrolü
IC kontrol devresi ve LED nokta ışık kaynağı aynı güç kaynağını paylaşır.
Kontrol devresi ve RGB çipi, harici kontrol pikselini oluşturmak için 5050 paket bileşenine entegre edilmiştir.
Dahili sinyal şekillendirme devresi, çizgi sinyal şekillendirmesiyle birlikte herhangi bir piksel sinyalini de çıkış verecek şekilde yapılandırılmıştır, böylece çizgi sinyal şeklinin bozulması birikmez. Dahili güç açma sıfırlama ve güç kapatma sıfırlama devreleri.
Seri kademeli arayüz, tek bir sinyal hattı üzerinden veri alıp çözebilir.
Herhangi iki nokta arasındaki iletim mesafesi 5 metreyi geçmediğinde, ek devreye gerek yoktur.
Yenileme hızı 30 kare/s olduğunda, kademeli bağlantı sayısı 1024 noktadan az olmamalıdır.
Veri iletim hızı 800 Kbps'ye ulaşabilir.
Işık rengi son derece tutarlı ve maliyet açısından verimlidir. Uygulama Alanları:
LED tam renkli aydınlatmalı karakter dizisi
LED tam renkli yumuşak ışık çubuğu
LED nokta ışık kaynağı
LED piksel ekran
LED özel ekran
Paket İçeriği:

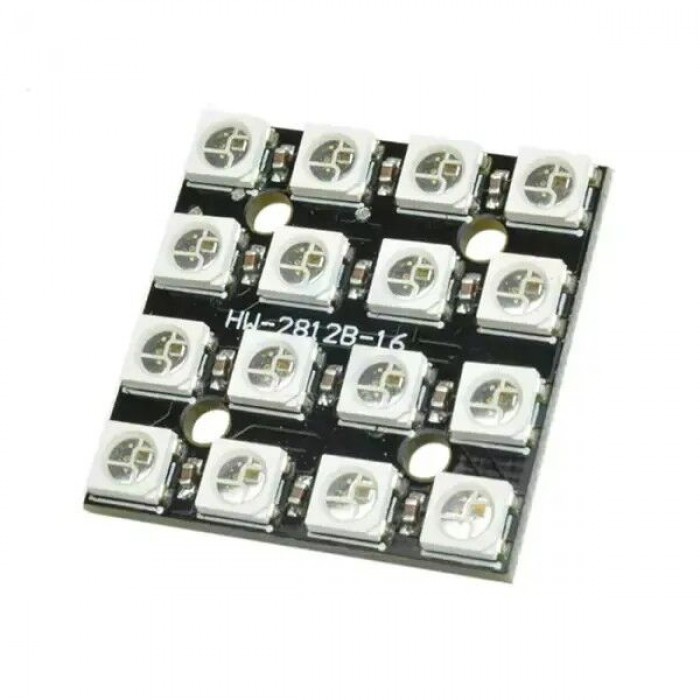

1 x NeoPixel 4x4 RGB LED Modülü - WS2812
