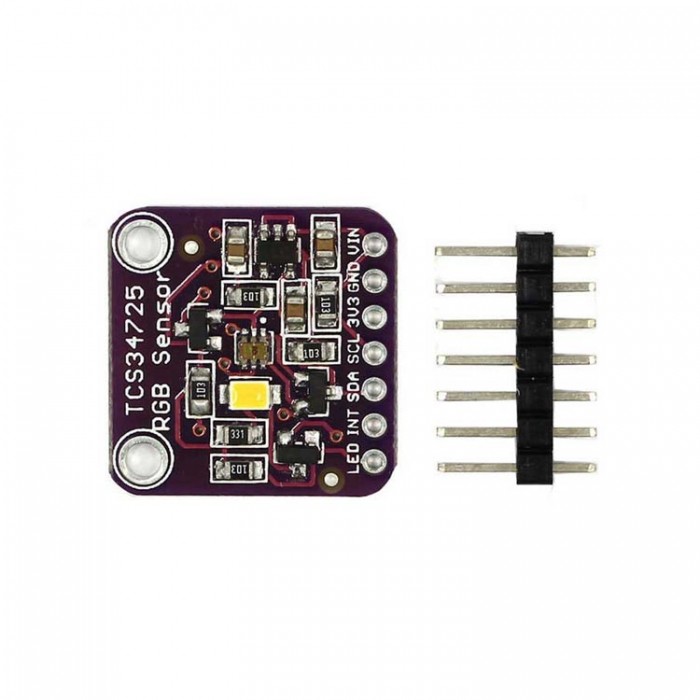

TCS34725 RGB Renk Sensörü
Çip üzerine entegre edilmiş ve renk algılama fotodiyotlarına lokalize edilmiş bir IR engelleme filtresi, gelen ışığın IR spektrum bileşenini en aza indirir ve renk ölçümlerinin doğru bir şekilde yapılmasını sağlar. Filtre, insanlar IR'yi görmediğinden çoğu sensörden daha doğru bir renk elde etmenizi sağlar. Sensör, ayarlanabilir entegrasyon süresi ve kazancı ile inanılmaz 3,800,000: 1 dinamik aralığa sahiptir ve böylece koyu renkli camın arkasında kullanım için uygundur.
3.3V regülatör devresi bulunur, böylece 3-5VDC ile kesime güç verebilirsiniz ve 3.3V veya 5V mantıkla kullanılabilmeleri için I2C pinleri için seviye değiştirme yapabilirsiniz.
Arduino Kablolama:
- 5V -> VIN
- GND -> GND
- SDA -> SDA
- SCL -> SCL
